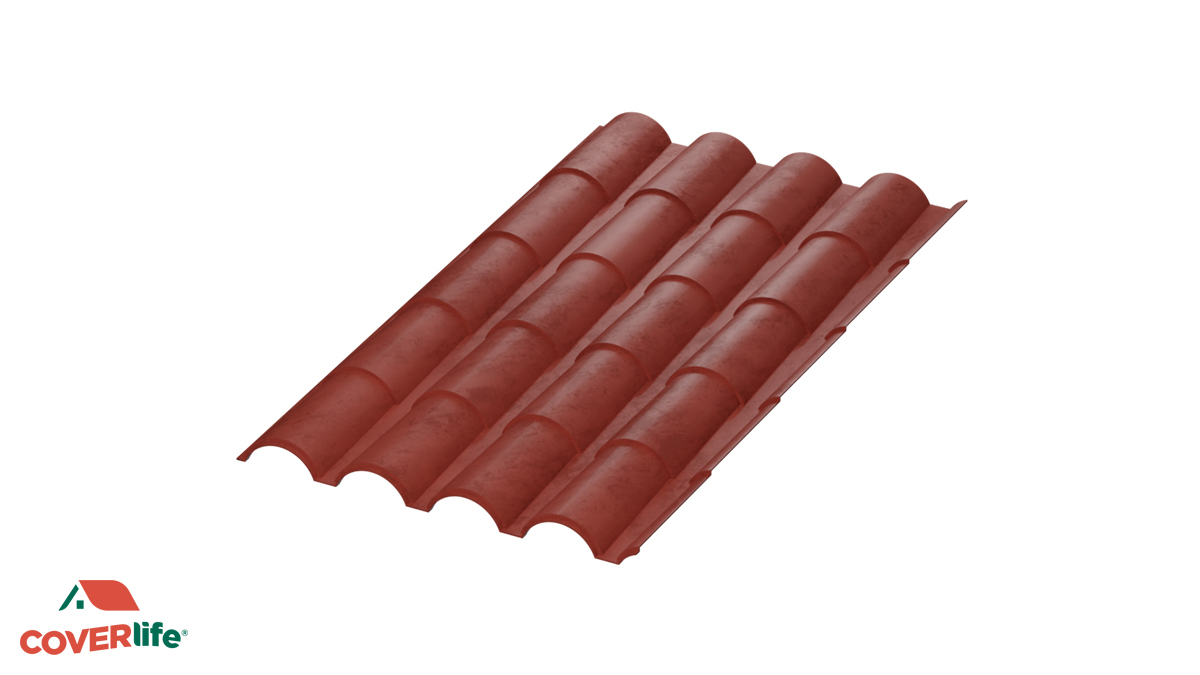

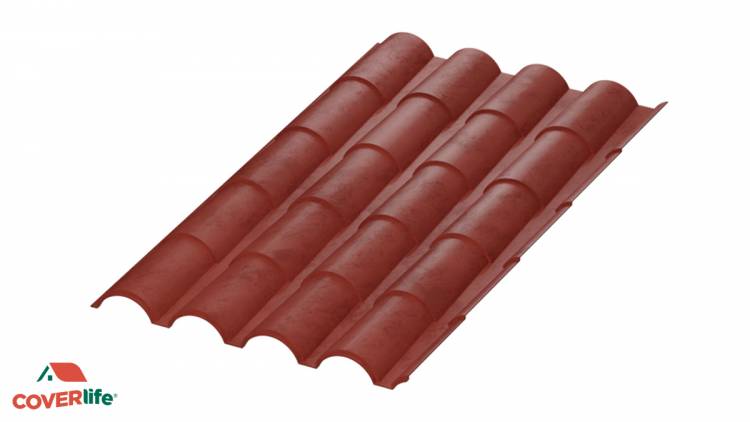

La Lastra Coppo è una soluzione di copertura fai da te, ispirata alla forma e al colore del tradizionale coppo in terracotta, con una struttura a 4 onde di base. Questo modello simil coppo è perfetto per coperture di tettoie, verande, carport, tettoie auto, gazebo, pergolati e pensiline. Le lastre sono leggere ma offrono un’eccellente resistenza al carico, rendendole facili da trasportare e installare senza la necessità di strutture portanti rinforzate. La posa è semplice, conveniente e veloce, ideale per chi cerca una soluzione pratica e duratura.
| A | Larghezza | mm. 855 ± 5 |
| B | Lunghezza | mm. 1750 ± 5 |
| C | Larghezza utile | mm. 785 ± 5 |
| D | Lunghezza utile | mm. 1650 ± 5 |
| Copertura utile | mm. 785x1650 ± 5 | |
| Passo | mm. 194 | |
| Altezza profilo | mm. 60 | |
| Spessore | mm. 2,3 ± 0,2 | |
| Pendenza minima di posa | 20% (11°) | |
| Finitura superficiale | Goffrata | |
| Colore superficie inferiore | Beige | |
| Materiale | Polim-cryl | |
| Peso | Kg/m² 4,20 ± 5% | |
| Carico di rottura a 20° C* | Kg/m² 350 | |
| * Prova effettuata con interasse di appoggio a mm. 650 | ||
Singola falda lastra Coppo:
Riportiamo esempio del materiale necessario comprensivo di accessori per completare la copertura.
Lastra CP017TC Dimensioni 855x1750 mm - “superfice utile 785x1650 mm”
Misura “A”: 4000 / 785 mm “base utile lastra” = 5,09 arrotondare a 6 lastre
Misura “B”: 3000 / 1650 mm “lunghezza utile lastra” = 1,81 arrotondare a 2 lastre
Pendenza minima di posa “C” da rispettare = 20% (11°)
Materiale ed elementi necessari:Misura “A” x Misura “B” = 6x2 = 12 lastre Coppo disposte in 2 fila da n 6 pezzi
Per il calcolo delle viti, cappellotti e coprivite considerare n 8 elementi per ogni lastra 12x8 =96 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz
n 100 viti da 90 mm per il fissaggio delle lastre “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento”
n 100 cappellotti con o’ring
n 100 coprivite
N.B.= Nei conteggi delle lastre e degli accessori necessari può essere presente sfrido per poter consentire di avere tutto il materiale e fare un lavoro a regola d’arte
Doppia Falda Lastra Coppo:
Riportiamo esempio del materiale necessario comprensivo di accessori per completare la copertura.
Lastra CP017TC Dimensioni 855x1750 mm - “superfice utile 785x1650 mm”
Misura “A” = 6500 mm / 785 mm “base utile lastra” = 8,28 arrotondare a 9 lastre
Misura “B” = 2400 mm / 1650 mm “lunghezza utile lastra” = 1,45 arrotondare a 2 lastre
Misura “C” = 2400 mm / 785 mm “base utile lastra” = 8,28 arrotondare a 9 lastre
Misura “D” = 6500 mm / 1650 mm “lunghezza utile lastra” = 1,45 arrotondare a 2 lastre
Pendenza minima di posa “E” da rispettare = 20% (11°)
Materiale ed elementi necessari:
Misura “A” x Misura “B” = 9x2 = 18 lastre disposte in 2 file da n 9Per il calcolo delle viti, cappellotti e coprivite considerare n 8 elementi per ogni lastra 36x8= 288 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz
n 300 viti da 90 mm per il fissaggio delle lastre “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento”
n 300 cappellotti con o’ring
n 300 coprivite
Per calcolare il numero di colmi necessari bisogna considerare la misura "A" 6500 / 1570= 4,14 arrontondare a 5 colmi.
n 5 colmi superiori per lastra Coppo
Per il calcolo delle viti, cappellotti e coprivite necessari per il fissaggio dei colmi considerare n 18 elementi per ogni colmo 5x18 = 90 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz
n 100 viti da 130 mm per il fissaggio del colmo alla struttura “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento”
n 100 cappellotti con o’ring
n 100 coprivite
N.B.= Nei conteggi delle lastre e degli accessori necessari può essere presente sfrido per poter consentire di avere tutto il materiale e fare un lavoro a regola d’arte
Installazione a muro con scossalina per Lastra Coppo:
Materiale ed elementi necessari:
Per il calcolo delle viti, cappellotti e coprivite considerare n 8 elementi per ogni lastra 8x8 = 64 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz
n 100 viti da 90 mm per il fissaggio delle lastre “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento”
n 100 cappellotti con o’ring
n 100 coprivite
N.B.= Nei conteggi delle lastre e degli accessori necessari può essere presente sfrido per poter consentire di avere tutto il materiale e fare un lavoro a regola d’arte.
