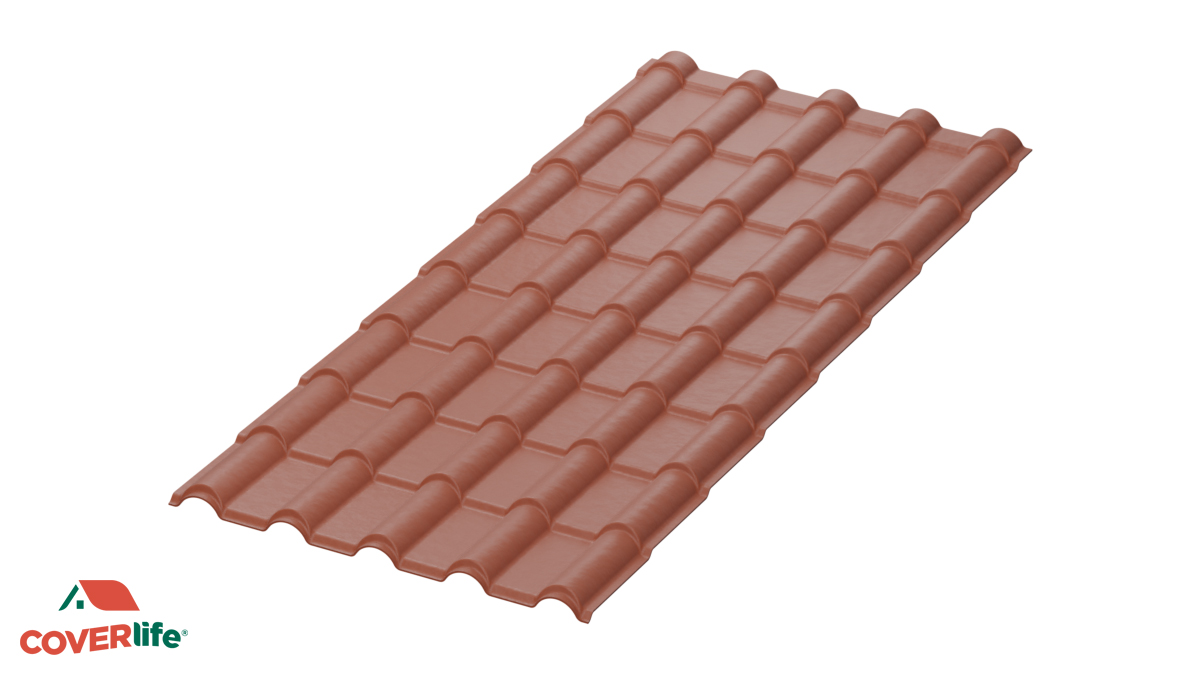

La Lastra Latina è una copertura per il fai da te progettata sulla base della forma della tegola doppia romana in terracotta disposto su 5 onde di base, realizzata in colore Terra Naturale. Il modello simil tegola Lastra Latina è ideale per la realizzazione di coperture di tettoie, verande, carport, tettoie auto, gazebo, pergolati e pensiline : la lastra è infatti leggera (pur avendo ottime caratteristiche di resistenza al carico), si trasporta agevolmente, non necessita di strutture portanti particolarmente rinforzate e la sua posa è semplice, conveniente e veloce.
* Prova effettuata con interasse di appoggio a mm. 460
Lastra CP017TC:
Dimensioni: 855x1750 mm Superfice utile: 785x1650 mm
Calcoli: Per calcolare il numero di lastre necessarie, occorre dividere la misura del tetto per la misura utile delle lastre Misura “A”: 4000 / 785 mm = 6 lastre Misura “B”: 3000 / 1650 mm = 2 lastre Pendenza minima: 20% (11°)

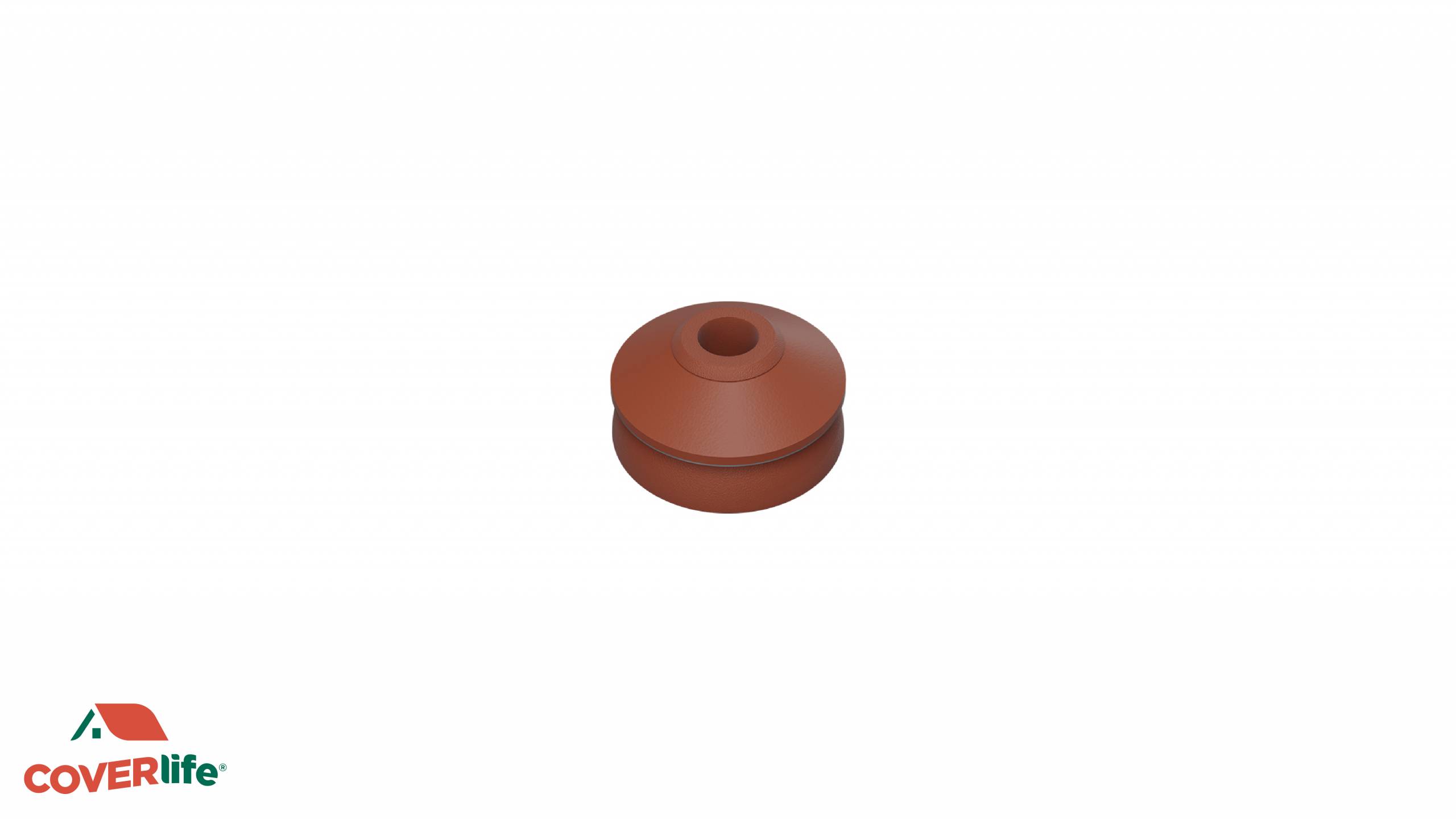

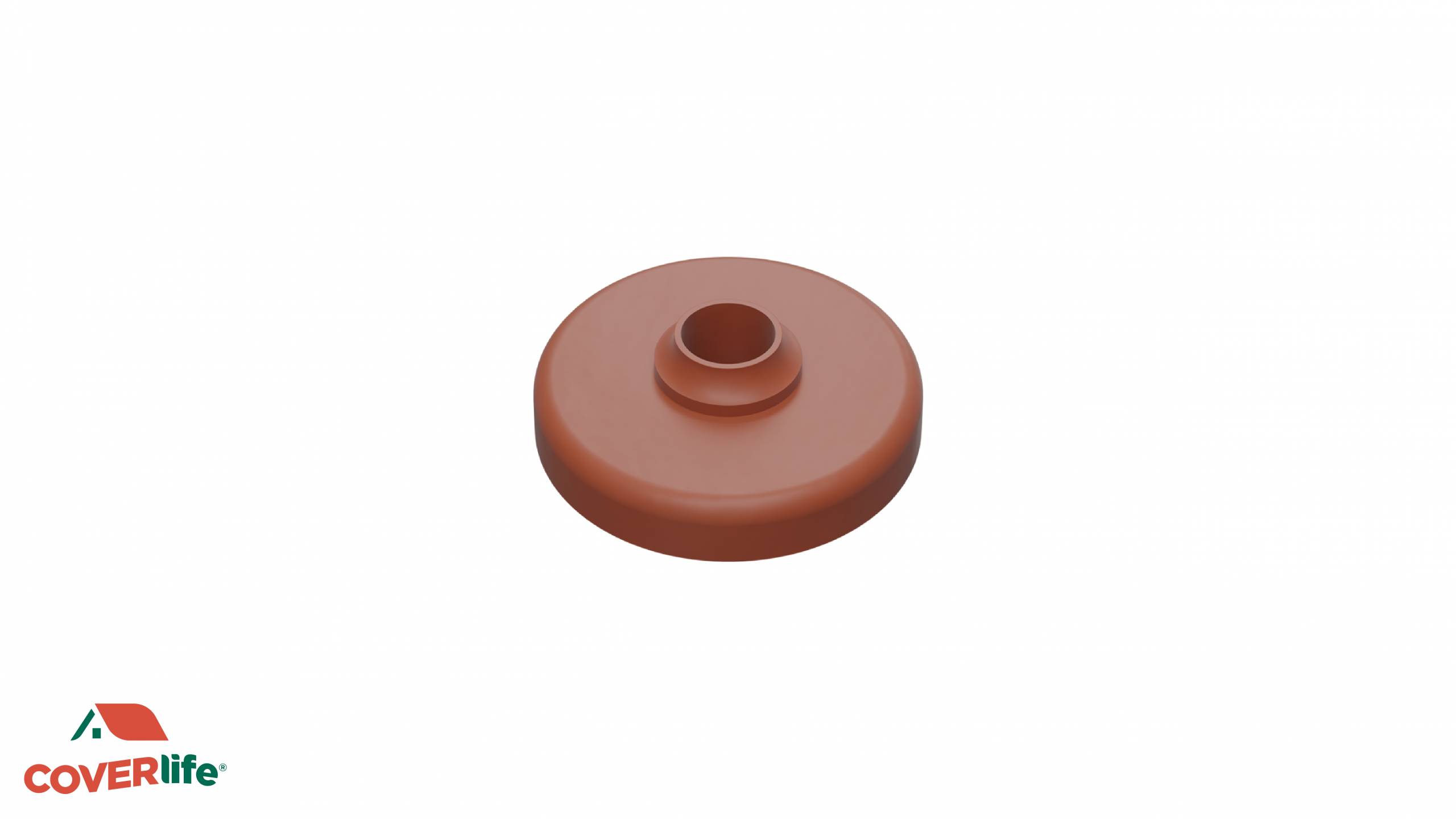

Materiale ed elementi necessari: Lastre Coppo: 6 x 2 = 12 lastre Viti, cappellotti e coprivite: 8 elementi per lastra. Totale 12 lastre x 8 = 96 pezzi (arrotondare a 100). 100 Viti da 90 mm 100 cappellotti con o'ring 100 coprivite
Doppia Falda Lastra Coppo:
Riportiamo esempio del materiale necessario comprensivo di accessori per completare la copertura.
Lastra CP017TC Dimensioni 855x1750 mm - “superfice utile 785x1650 mm” Misura “A” = 6500 mm / 785 mm “base utile lastra” = 8,28 arrotondare a 9 lastre Misura “B” = 2400 mm / 1650 mm “lunghezza utile lastra” = 1,45 arrotondare a 2 lastre Misura “C” = 2400 mm / 785 mm “base utile lastra” = 8,28 arrotondare a 9 lastre Misura “D” = 6500 mm / 1650 mm “lunghezza utile lastra” = 1,45 arrotondare a 2 lastre Pendenza minima di posa “E” da rispettare = 20% (11°)
Materiale ed elementi necessari:
Misura “A” x Misura “B” = 9x2 = 18 lastre disposte in 2 file da n 9 Misura “C” x Misura “D” = 9x2 = 18 lastre disposte in 2 file da n 9 Totale 36 pz lastre

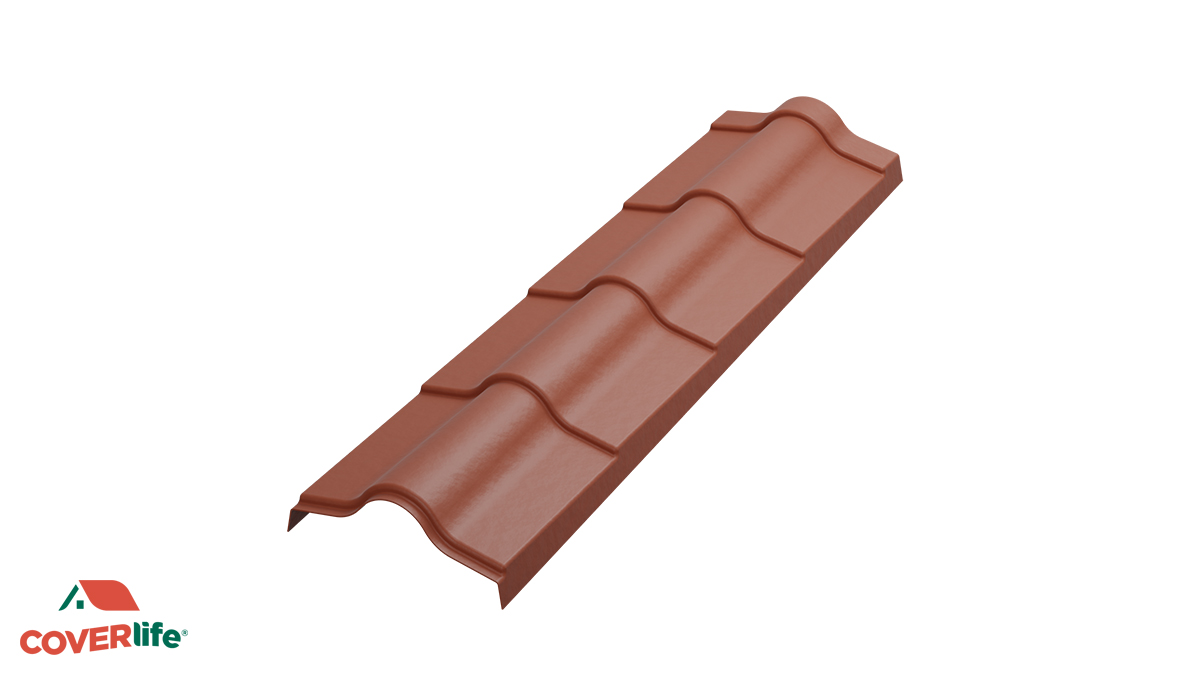

Per il calcolo delle viti, cappellotti e coprivite considerare n 8 elementi per ogni lastra 36x8= 288 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz n 300 viti da 90 mm per il fissaggio delle lastre “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento” n 300 cappellotti con o’ring n 300 coprivite Per calcolare il numero di colmi necessari bisogna considerare la misura "A" 6500 / 1570= 4,14 arrontondare a 5 colmi. n 5 colmi superiori per lastra Coppo
Per il calcolo delle viti, cappellotti e coprivite necessari per il fissaggio dei colmi considerare n 18 elementi per ogni colmo 5x18 = 90 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz n 100 viti da 130 mm per il fissaggio del colmo alla struttura “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento” n 100 cappellotti con o’ring n 100 coprivite N.B.= Nei conteggi delle lastre e degli accessori necessari può essere presente sfrido per poter consentire di avere tutto il materiale e fare un lavoro a regola d’arte

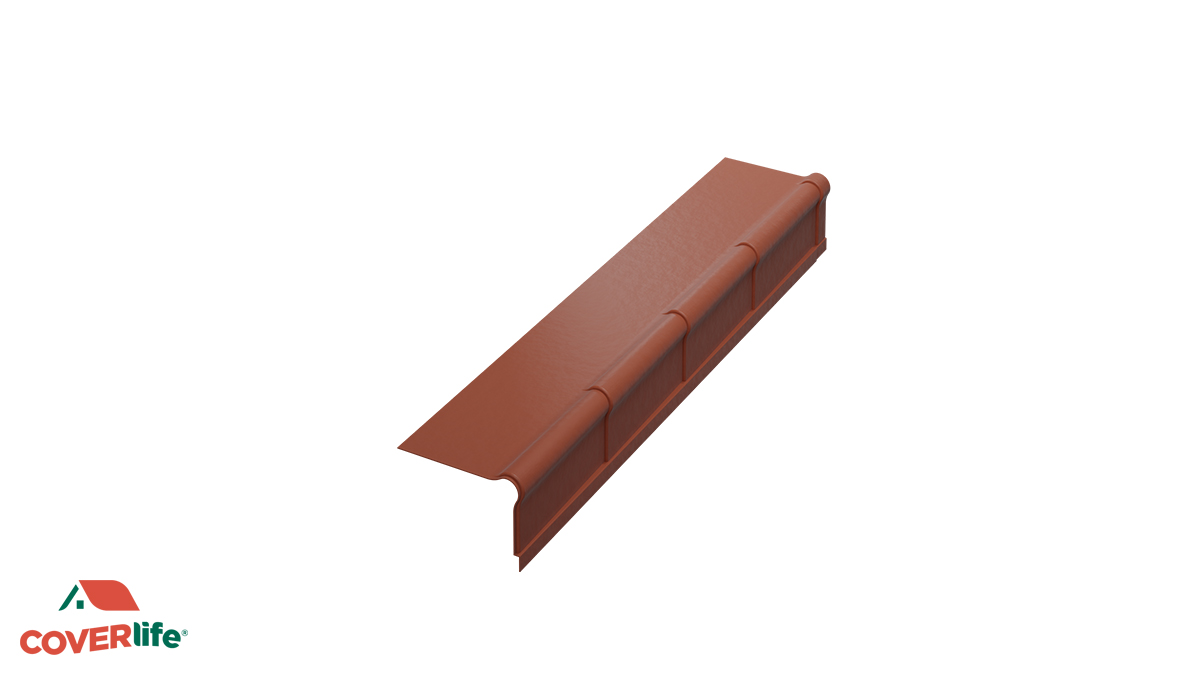

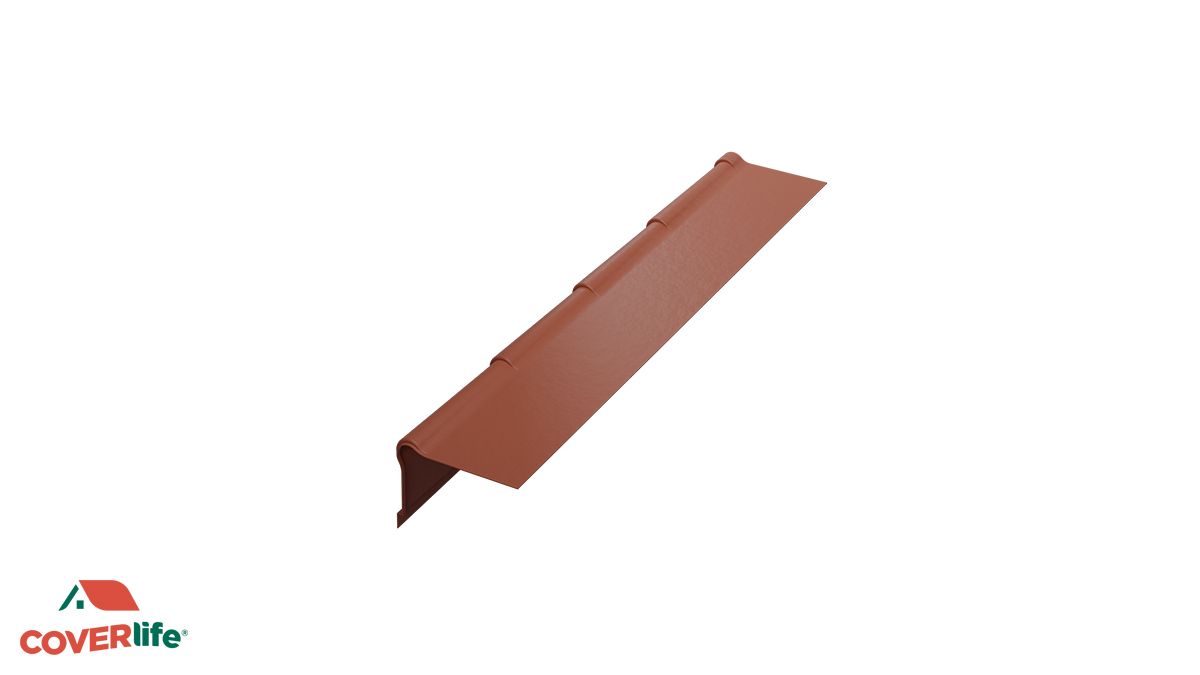

Installazione a muro con scossalina per Lastra Coppo:
Riportiamo esempio del materiale necessario comprensivo di accessori per completare la copertura Lastra CP017TC Dimensioni 855x1750 mm - "superfice utile 785x1650 mm" Misura “A” = 2600 mm / 785 mm “base utile lastra” = 3,31 arrotondare a 4 lastre Misura “B” = 2500 mm / 1650 mm “lunghezza utile lastra” = 1,51 arrotondare a 2 lastre Pendenza minima di posa “C” da rispettare = 20% (11°)
Materiale ed elementi necessari:
Misura “A” x Misura “B” = 4x2 = 8 lastre disposte in 2 fila da n 4 pezzi
Per il calcolo delle viti, cappellotti e coprivite considerare n 8 elementi per ogni lastra 8x8 = 64 pz arrotondando per eccesso considerando che le vite vengono vendute a multipli di 100 pz n 100 viti da 90 mm per il fissaggio delle lastre “verificare se la struttura su cui verranno fissate le lastre è in metallo o in legno e acquistare le viti di riferimento” n 100 cappellotti con o’ring n 100 coprivite N.B.= Nei conteggi delle lastre e degli accessori necessari può essere presente sfrido per poter consentire di avere tutto il materiale e fare un lavoro a regola d’arte.
