Lastra Onda Romana

La lastra Onda Romana, dal profilo ondulato, viene coestrusa in continuo e si presta in modo particolare alla copertura di grandi superfici, come capannoni industriali e magazzini; la sua particolare composizione permette di curvarla per tetti centinati ed hangar con raggio uguale o maggiore a mt. 12. Il passo di mm 177 della lastra si presta perfettamente per la sovracopertura o la sostituzione delle lastre in cemento-amianto.

Contattaci

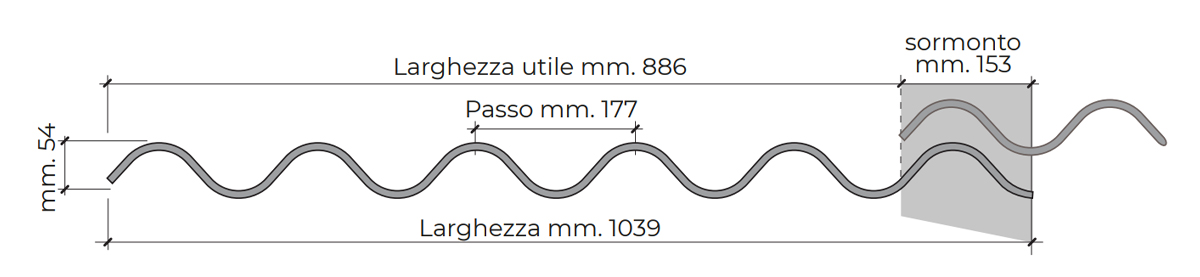

A Larghezza mm. 1039 ± 5
B Lunghezza mm. 2000 ± 5
C Larghezza utile mm. 886 ± 5
D Lunghezza utile mm. 1700 ± 5
  Copertura utile mm. 886x1700 ± 5
  Passo mm. 177
  Altezza profilo mm. 54
  Spessore mm. 2,1 ± 0,2
  Pendenza minima di posa 10% (6°)
  Materiale Povi-Flex
  Peso Kg/m² 4,30 ± 5%
  Carico di rottura * Kg 325
  * Prova effettuata con interasse di appoggio a mm. 1119

Lastra Coppo

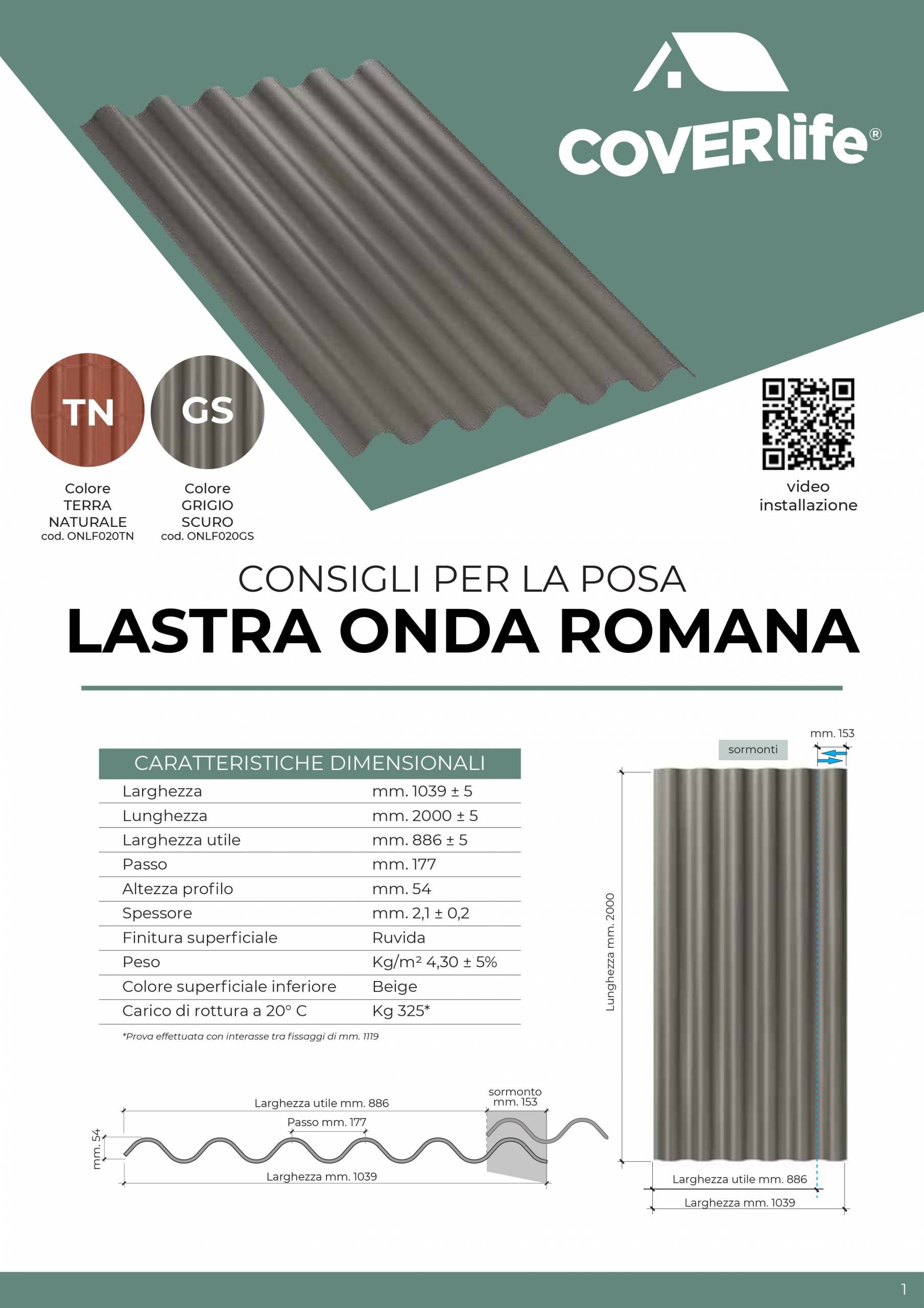

Consigli per la posa

Falda Singola – Lastra Onda Romana:


Dati di base

  • Tipo lastra: ONLF020GS
  • Dimensioni: 1039 x 2000 mm
  • Superficie utile: 886 x 1700 mm
  • Pendenza minima di posa: 10% (circa 6°)


Calcolo delle Lastre
Esempio di copertura lato A x B: 5700 x 3500 mm

  • Larghezza A: 5700 mm / 886 mm = 6,43 → 7 lastre
  • Altezza B: 3500 mm / 1700 mm = 2,06 → 3 lastre
  • Totale: 7 × 3 = 21 lastre


Totale complessivo lastre: 21 pezzi


Accessori per fissaggio lastre
Considerare 12 elementi per ogni lastra

  • Viti da 90 mm: 21 × 12 = 252 → 300 pezzi (arrotondato)

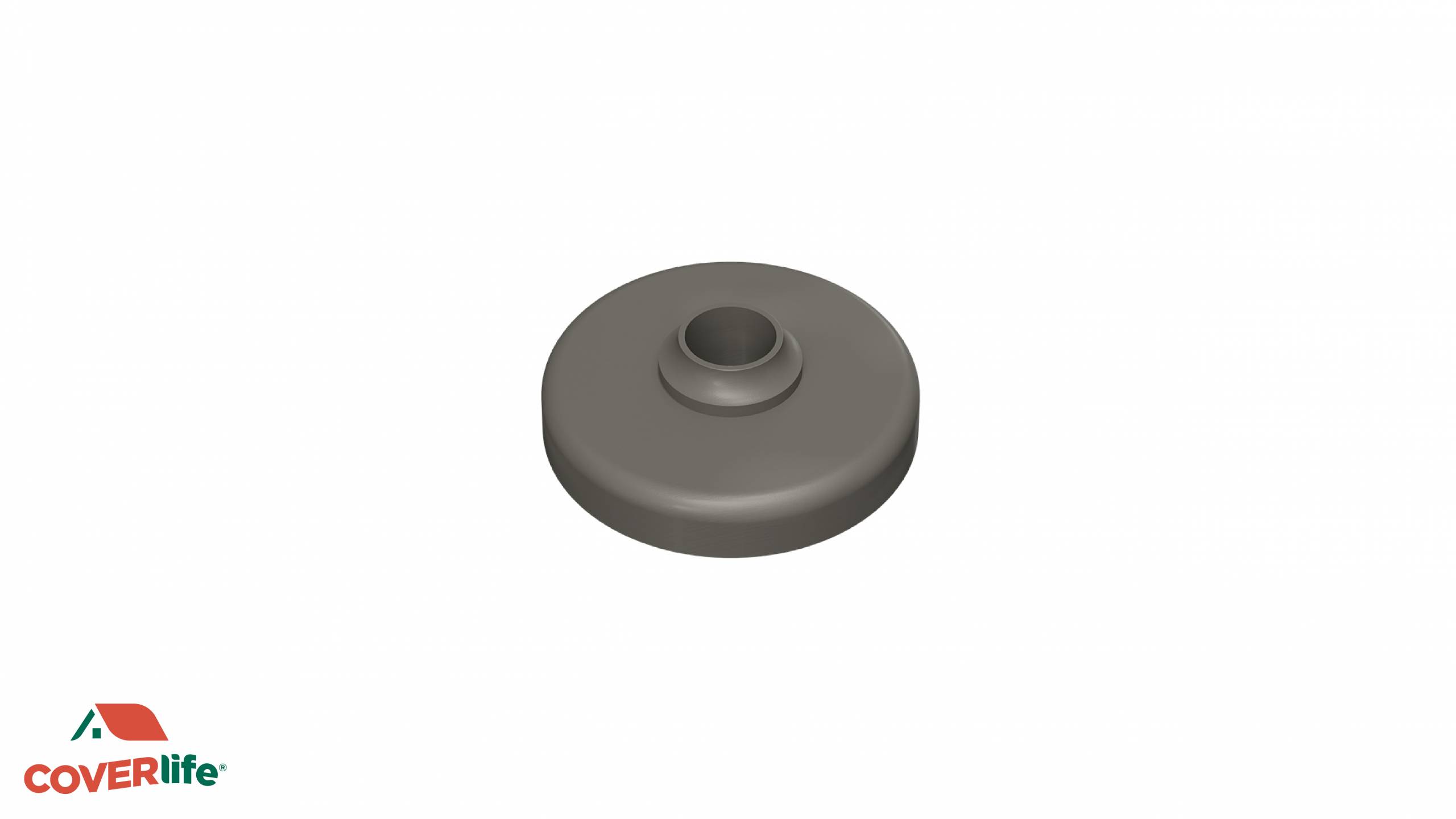

  • Cappellotti piani con o-ring: 300 pezzi

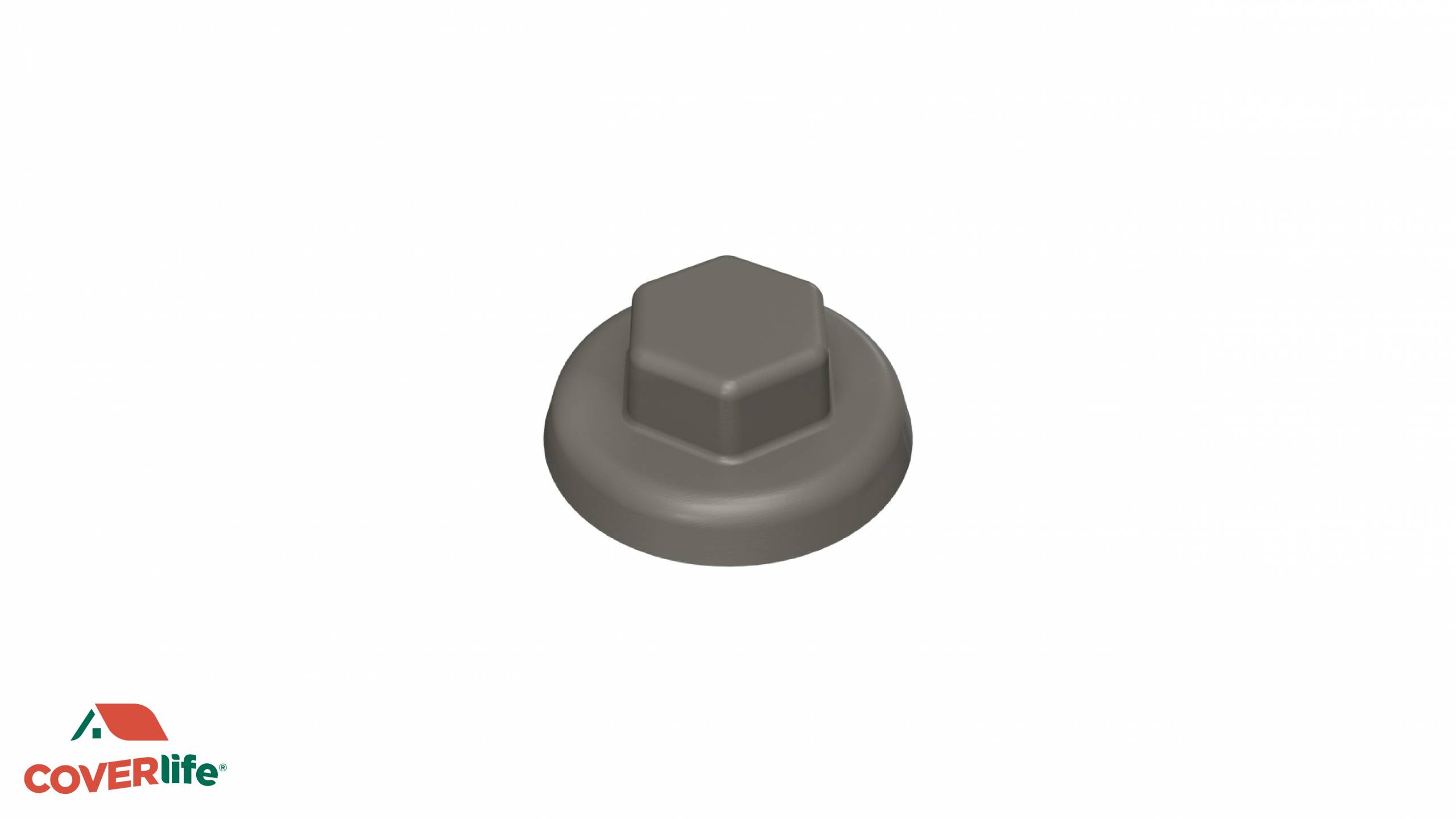

  • Coprivite: 300 pezzi

Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.

  • È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
  • Tutti i materiali devono essere scelti in base alla tipologia della struttura.
  • La posa deve rispettare la pendenza minima del 10% per garantire la corretta evacuazione dell’acqua.

Doppia Falda – Lastra Onda Romana

Dati di base

  • Tipo lastra: ONLF020GS
  • Dimensioni: 1039 x 2000 mm
  • Superficie utile: 886 x 1700 mm
  • Pendenza minima di posa: 10% (circa 6°)


Calcolo delle Lastre
Lato A x B: 4350 x 3000 mm

  • A: 4350 mm / 886 mm = 4,90 → 5 lastre
  • B: 3000 mm / 1700 mm = 1,76 → 2 lastre
  • Totale: 5 × 2 = 10 lastre

Lato C x D: 3000 x 4350 mm

  • C: 3000 mm / 1700 mm = 1,76 → 2 lastre
  • D: 4350 mm / 886 mm = 4,90 → 5 lastre
  • Totale: 2 × 5 = 10 lastre


Totale complessivo lastre: 20 pezzi


Accessori per fissaggio lastre
Considerare 12 elementi per ogni lastra:

  • Viti da 90 mm: 20 × 12 = 240 → 300 pezzi (arrotondato)
  • Cappellotti piani con o-ring: 300 pezzi
  • Coprivite: 300 pezzi

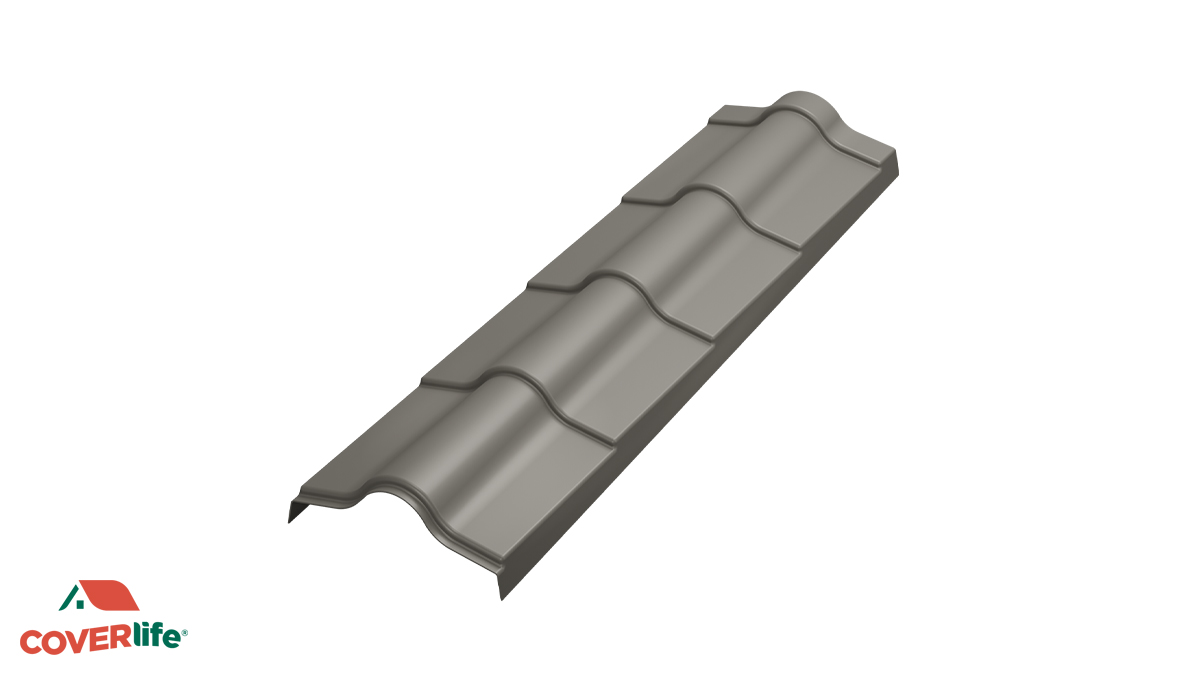

Colmi

  • Lunghezza colmo: 4350 mm / 1550 mm = 2,80 → 3 colmi
  • Viti da 130 mm: 3 × 8 = 24 → 100 pezzi (arrotondato)
  • Cappellotti piani con o-ring: 100 pezzi
  • Coprivite: 100 pezzi

Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.

  • È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
  • Tutti i materiali devono essere scelti in base alla tipologia della struttura.
  • La posa deve rispettare la pendenza minima del 10% per garantire la corretta evacuazione dell’acqua.

Installazione a Muro con Scossalina – Lastra Onda Romana

Dati di base

  • Tipo lastra: ONLF020GS
  • Dimensioni: 1039 x 2000 mm
  • Superficie utile: 886 x 1700 mm
  • Pendenza minima di posa: 10% (circa 6°)


Calcolo delle Lastre
Esempio di copertura lato A x B: 4800 x 2500 mm

  • Larghezza A: 4800 mm / 886 mm = 5,41 → 6 lastre
  • Altezza B: 2500 mm / 1700 mm = 1,47 → 2 lastre
  • Totale: 6 × 2 = 12 lastre


Totale complessivo lastre: 12 pezzi


Accessori per fissaggio lastre
Considerare 12 elementi per ogni lastra:

  • Viti da 90 mm: 12 × 12 = 144 → 200 pezzi (arrotondato)
  • Cappellotti piani con o-ring: 200 pezzi
  • Coprivite: 200 pezzi

Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.

  • È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
  • Tutti i materiali devono essere scelti in base alla tipologia della struttura.
  • La posa deve rispettare la pendenza minima del 10% per garantire la corretta evacuazione dell’acqua.
