Lastra Piana

La lastra Piana è uno dei due modelli di lastre civili Cover Life che ripropongono la forma delle coperture discontinue in ardesia, un vero e proprio patrimonio architettonico storico dell’Europa settentrionale. Il modello è estremamente semplice da installare sia in senso orizzontale sia in senso verticale. Data la contenuta dimensione dell’altezza del profilo, se ne consiglia la posa in opera su superfici continue e verticali oppure per coperture con inclinazione minima di 25° (46%).



59,00

Contattaci
A Larghezza mm. 855 ± 5
B Lunghezza mm. 1750 ± 5
C Larghezza utile mm. 785 ± 5
D Lunghezza utile mm. 1650 ± 5
Copertura utile mm. 785x1650 ± 5
Passo mm. 194
Altezza profilo mm. 60
Spessore mm. 2,3 ± 0,2
Pendenza minima di posa 20% (11°)
Finitura superficiale Goffrata
Colore superficie inferiore Beige
Materiale Polim-cryl
Peso Kg/m² 4,20 ± 5%
Carico di rottura a 20° C* Kg/m² 350
* Prova effettuata con interasse di appoggio a mm. 650

Lastra Coppo

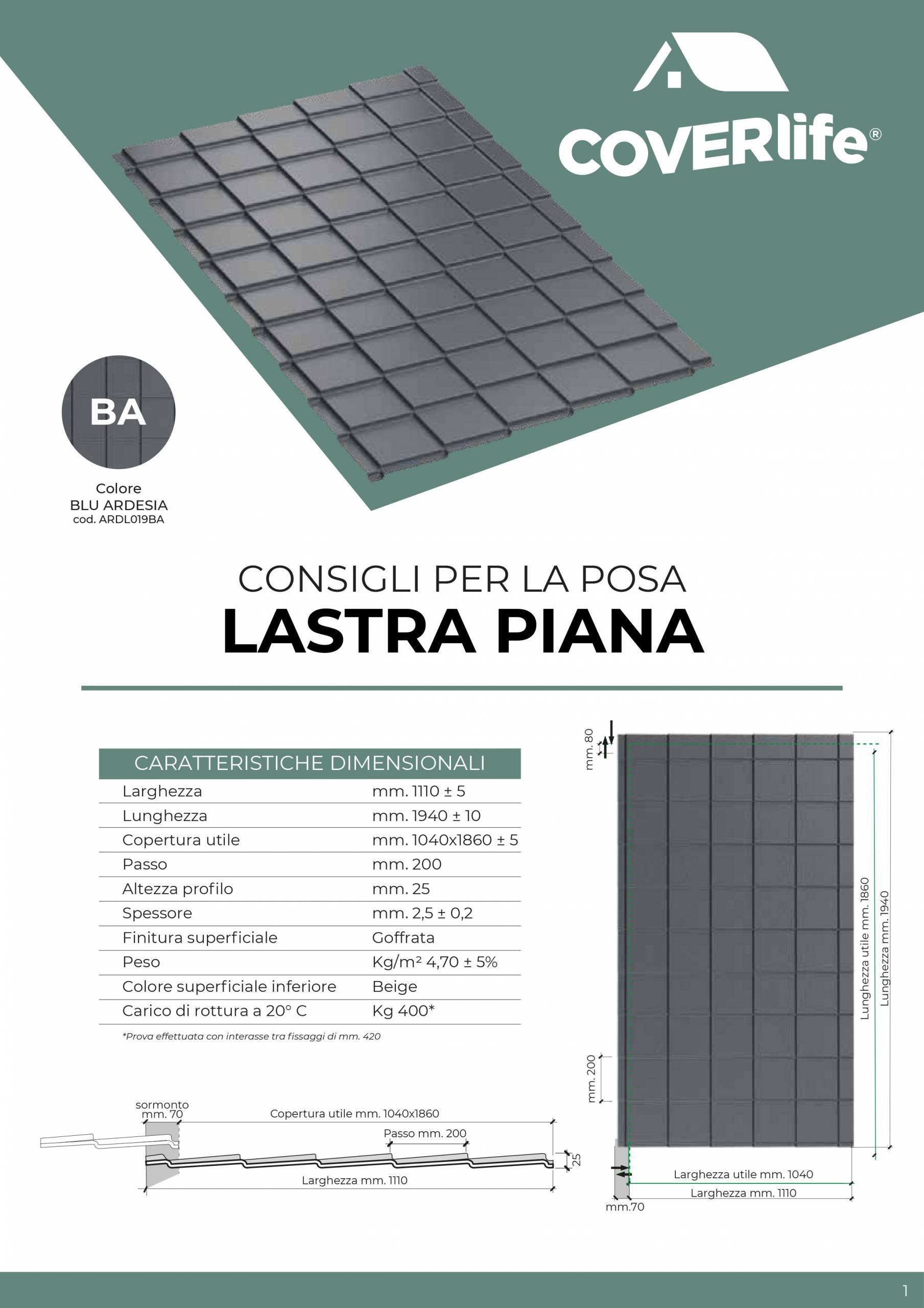

Consigli per la posa

Falda Singola – Lastra Piana:


Dati di base

  • Tipo lastra: ARDL019BA
  • Dimensioni: 1110 x 1940 mm
  • Superficie utile: 1040 x 1860 mm
  • Pendenza minima di posa: 46% (circa 25°)


Calcolo delle Lastre
Esempio di copertura lato A x B: 5700 x 3500 mm

  • Larghezza A: 5700 mm / 1040 mm = 5,48 → 6 lastre
  • Altezza B: 3500 mm / 1860 mm = 1,88 → 2 lastre
  • Totale: 6 × 2 = 12 lastre


Totale complessivo lastre: 12 pezzi


Accessori per fissaggio lastre
Considerare 8 elementi per ogni lastra

  • Viti da 90 mm: 12 × 8 = 96 → 100 pezzi (arrotondato)

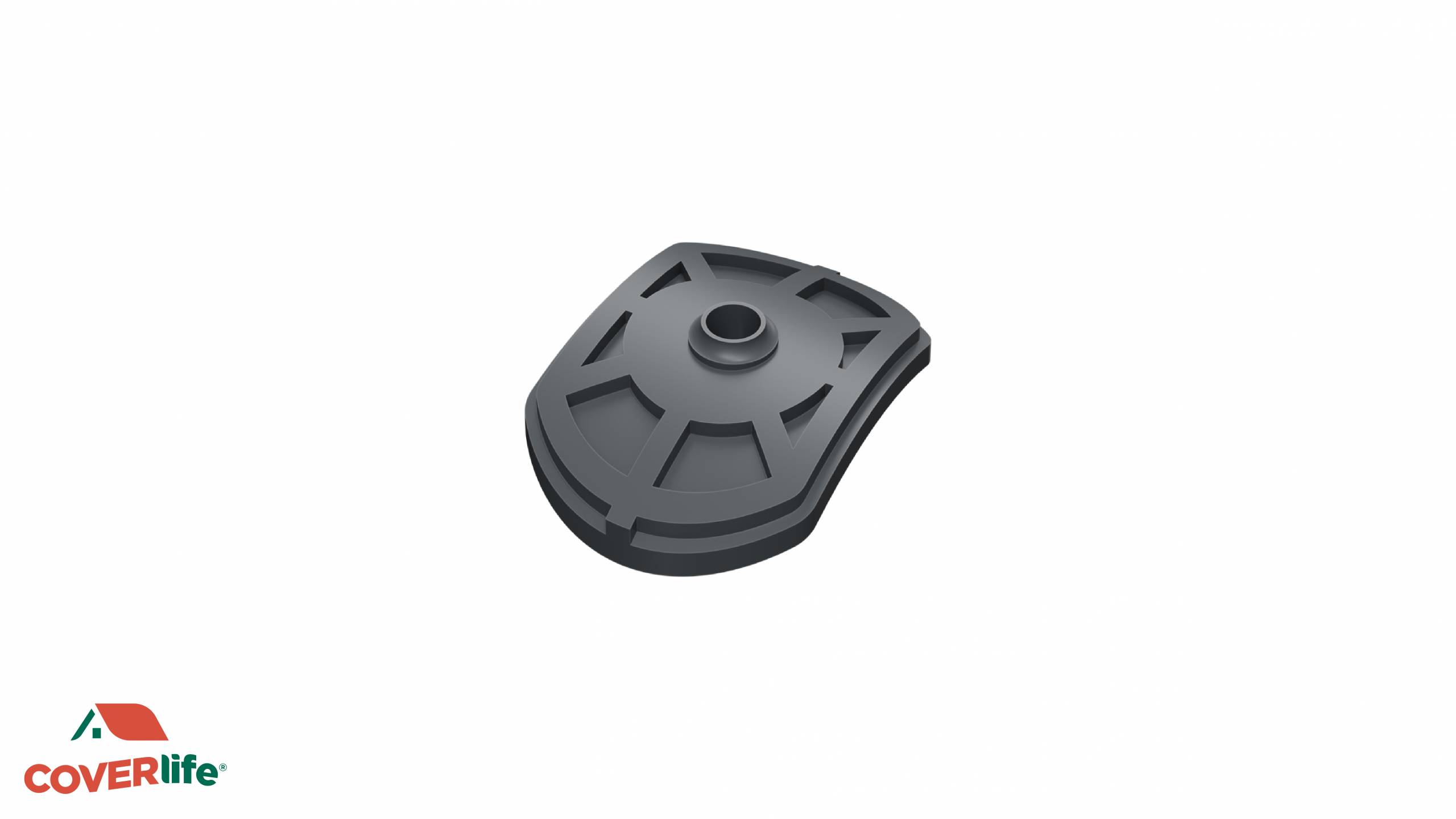

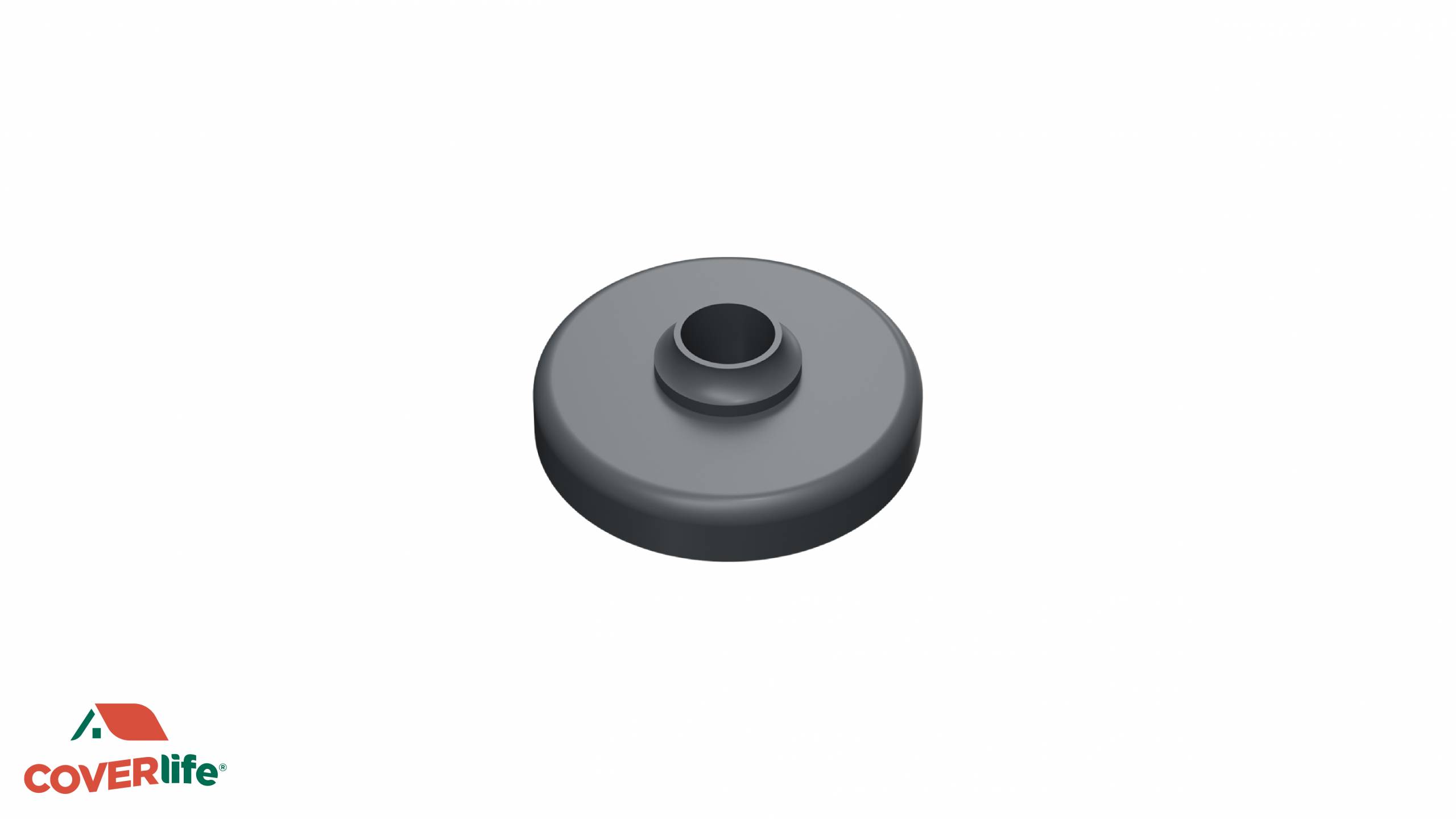

  • Cappellotti piani con o-ring: 100 pezzi

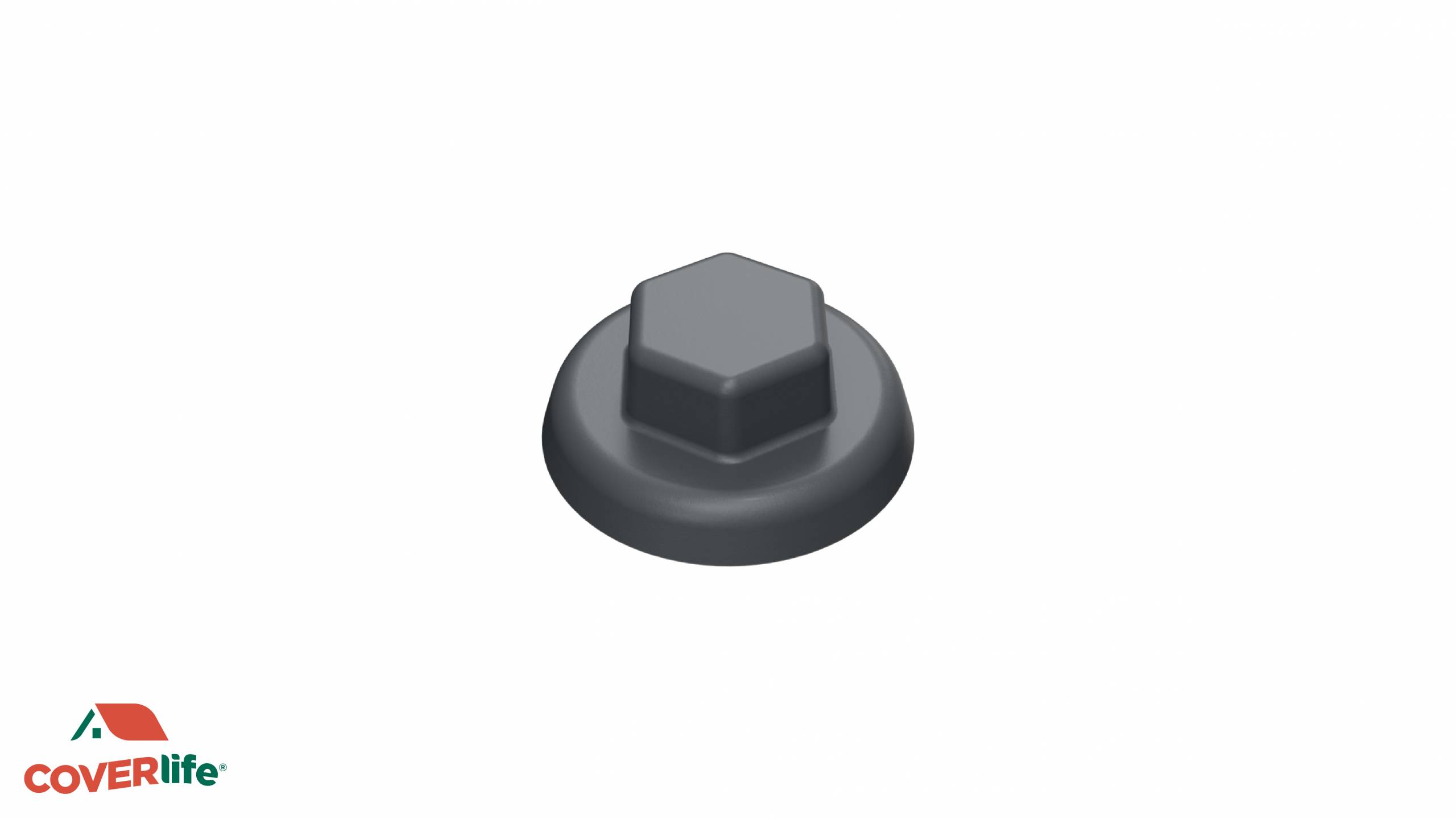

  • Coprivite: 100 pezzi

Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.

  • È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
  • Tutti i materiali devono essere scelti in base alla tipologia della struttura.
  • La posa deve rispettare la pendenza minima del 46% per garantire la corretta evacuazione dell’acqua.

Doppia Falda – Lastra Piana

Dati di base

  • Tipo lastra: ARDL019BA
  • Dimensioni: 1110 x 1940 mm
  • Superficie utile: 1040 x 1860 mm
  • Pendenza minima di posa: 46% (circa 25°)


Calcolo delle Lastre
Lato A x B: 4350 x 3000 mm

  • A: 4350 mm / 1040 mm = 4,18 → 5 lastre
  • B: 3000 mm / 1860 mm = 1,61 → 2 lastre
  • Totale: 5 × 2 = 10 lastre

Lato C x D: 3000 x 4350 mm

  • C: 3000 mm / 1860 mm = 1,61 → 2 lastre
  • • D: 4350 mm / 1040 mm = 4,18 → 5 lastre
  • Totale: 2 × 5 = 10 lastre


Totale complessivo lastre: 20 pezzi


Accessori per fissaggio lastre
Considerare 8 elementi per ogni lastra:

  • Viti da 90 mm: 20 × 8 = 160 → 200 pezzi (arrotondato)
  • Cappellotti piani con o-ring: 200 pezzi
  • Coprivite: 200 pezzi

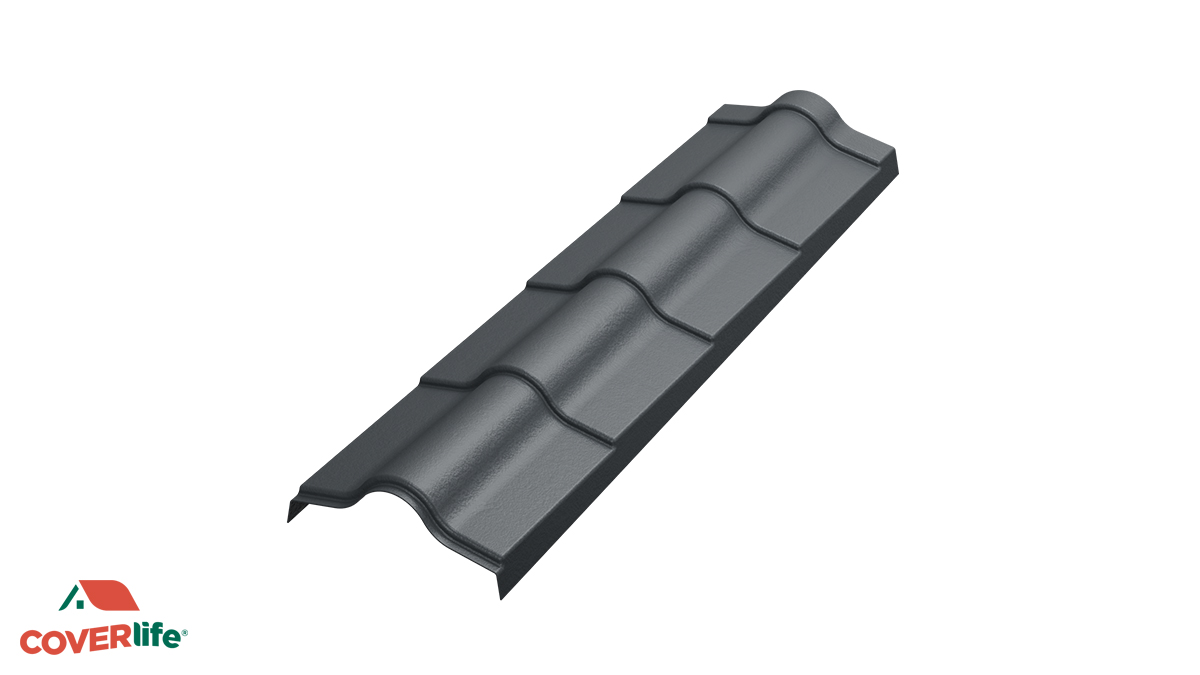

Colmi

  • Lunghezza colmo: 4350 mm / 1550 mm = 2,80 → 3 colmi
  • Viti da 130 mm: 3 × 6 = 18 → 100 pezzi (arrotondato)
  • Cappellotti piani con o-ring: 100 pezzi
  • Coprivite: 100 pezzi

Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.

  • È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
  • Tutti i materiali devono essere scelti in base alla tipologia della struttura.
  • La posa deve rispettare la pendenza minima del 46% per garantire la corretta evacuazione dell’acqua.

Installazione a Muro con Scossalina – Lastra Piana

Dati di base

  • Tipo lastra: ARDL019BA
  • Dimensioni: 1110 x 1940 mm
  • Superficie utile: 1040 x 1860 mm
  • Pendenza minima di posa: 46% (circa 25°)


Calcolo delle Lastre
Esempio di copertura lato A x B: 4800 x 2500 mm

  • Larghezza A: 4800 mm / 1040 mm = 4,61 → 5 lastre
  • Altezza B: 2500 mm / 1860 mm = 1,34 → 2 lastre
  • Totale: 5 × 2 = 10 lastre


Totale complessivo lastre: 10 pezzi


Accessori per fissaggio lastre
Considerare 8 elementi per ogni lastra:

  • Viti da 90 mm: 10 × 8 = 80 → 100 pezzi (arrotondato)
  • Cappellotti piani con o-ring: 100 pezzi
  • Coprivite: 100 pezzi

Nota: Verificare se la struttura è in legno o metallo per scegliere il tipo corretto di viti.

  • È consigliato prevedere sfrido per tagli, adattamenti e imprevisti.
  • Tutti i materiali devono essere scelti in base alla tipologia della struttura.
  • La posa deve rispettare la pendenza minima del 46% per garantire la corretta evacuazione dell’acqua.
